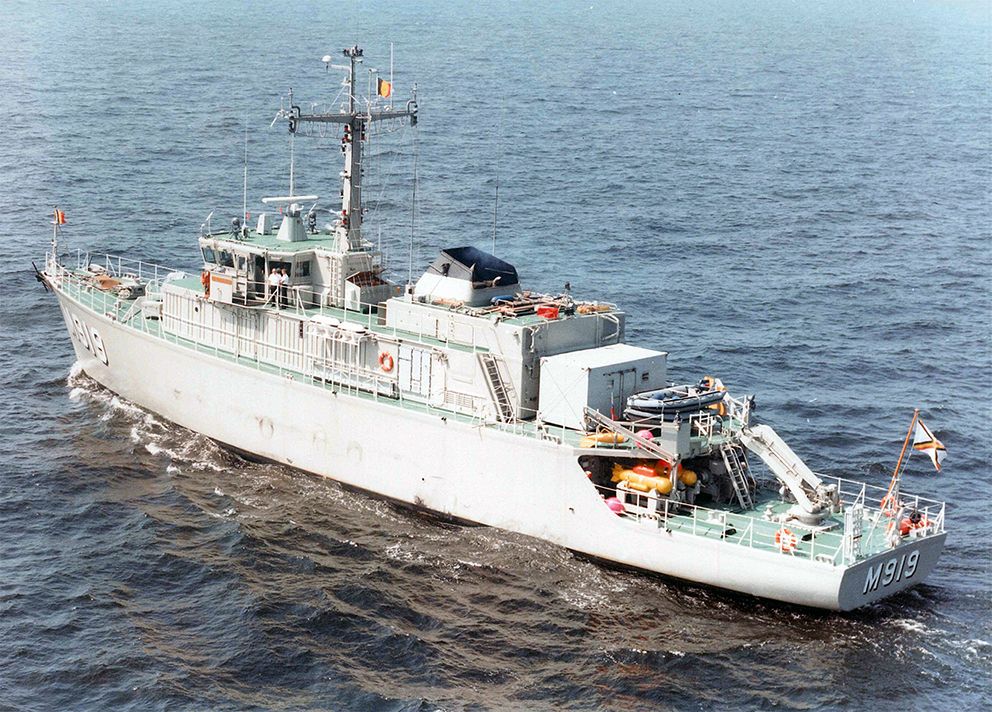

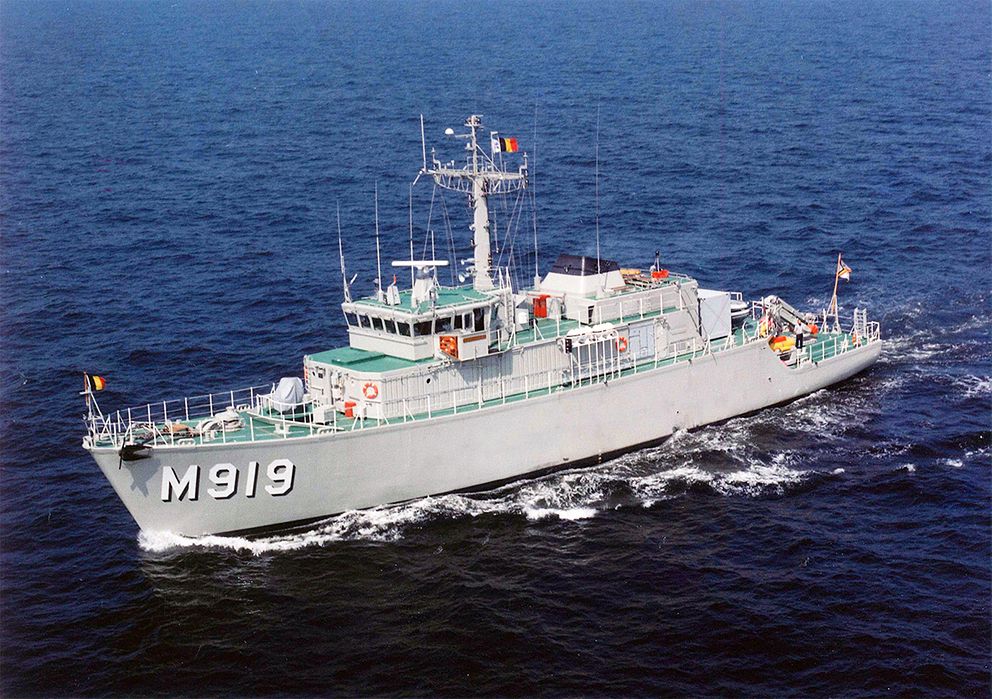

M919 Fuchsia

CMT Tripartite

Fiche technique

Chantier, Tijdelijke Vereniging Mercantile Béliard N.V Ostende Rupelmonde
N° 805.
Début de fabrication le 10 mai 1985
Mise en moule de la coque le 25 octobre 1985
Démoulage coque (début) le 16 mai 1986
Mise à l’eau (Polyship Plassendale Ostende) le 27 novembre 1986
Arrivée à Rupelmonde le 28 novembre 1986
Mise à l’eau (Béliard - Rupelmonde) le 23 septembre 1987
Commissionnement le 20 mars 1988

Dimensions

Longueur hors tout 51,500 mètres
Longueur entre P/P 47,100 mètres
Largeur maximum à la flottaison en charge 8,894 mètres
Hauteur au-dessus de la ligne de flottaison 18,50 mètres
Ecartement des couples géométriques 2,355 mètres
Profondeur de carène 2,450 mètres
Ecartement des lignes d’eau 0,245 mètre
Ecartement des sections verticales 0,670 mètre
Déplacement 511 tonnes et en pleine charge 595 tonnes

Tirant d'eau

Au couple 10 : 2,465 mètres
A la perpendiculaire arrière 2,615 mètres
A la perpendiculaire avant 2,315 mètres
Rayon d'action 3000 miles nautique à 12 nœuds

Machines

Propulsion principale 1diesel de 1370 kW surchargé Werkspoor A-RUB 215 V12 de1860 chevaux (1200 rpm) entraînant une hélice à 5 pales variables.
Une propulsion auxilliaire utilisée pour les opérations de chasse aux mines,
2 ACEC - gouvernails actifs avec hélices fixes, chacun propulsé par 1 moteur électrique de 180 kW et un système de propulsion d’étrave (HOLEC).
Carburant, 63 tonnes
Eau potable 14 mètres³
Frigo 9 mètres³

Vitesse

7 noeuds (de croisière)
15 nœuds (maxumum)

Armements

2 mitrailleuses .50 pour la destruction des mines flottantes
1 canon mitrailleur de 20mm anti-aérien.

Equipements électriques

1 alternateur Diesel DAF 180 kW pour la croisière
3 turbines à gaz de 250 kW pour opérations
Une série de batteries de 24 V en cas de panne de puissance (durée de 1/2 heure).

Sonar

DUBM-21B
Un sonar de détection et un sonar de classification
Console d’informations de la chasse aux mines et équipements d’enregistrement EVEC 20.

Radar

Pour pouvoir se situer correctement par rapport au fond, le navire dispose de plusieurs moyens de localisation précis
Equipements de navigation et de localisation : radionavigation TORAN
1 système de radionavigation DECCA 1229 (détection de surface).
1 système de radionavigation SYLEDIS
Le radar de navigation, qui assure la poursuite automatique des echos de plusieurs bouées radarisées à faible dérive, ce qui permet de situer le navire avec précision par rapport à ces bouées
1 Loch Doppler qui mesure la vitesse du navire par rapport au fond et par rapport à l’eau (pilote automatique).

Equipages

5 officiers, 17 sous-officiers et 25 hommes d'équipages qui sont répartis en 5 départements : Opérations, Armes, Technique, et Service Médical.
Une équipe de plongeurs avec leur équipement.

Equipements de pont

2 P.A.P (poisson auto propulsé) avec charges de fond, et un submersible filo-guidé.
Zodiac
1cabestan électrique
1 grue articulée hydro-électrique
2 treuils arrières mécaniques

Divers

Des études approfondies ont montré la possibilité de construire la coque entièrement en "CVR" (Composite Verre-Résine), parce que les navires de lutte contre les mines doivent avoir une signature magnétique très faible et doivent être résistants aux chocs; les équipements radios sont en accordance avec les normes OTAN.
Le système de reconditionnement d’air et de surpression protège continuellement le navire contre des attaques NBC, par moyen des stations de filtrage, chambre de décompression.

Devise:

DURATE
Ville marraine: Diksmuide

Historique

Du 20 mars 1988 au 28 mai 1997 « M919 FUCHSIA » Force navale Belge
Le 29 mai 1997 « M652 CEPHEE » Marine Française.
Port d'attache Brest
Le Céphée a pour ville marraine Versailles.
