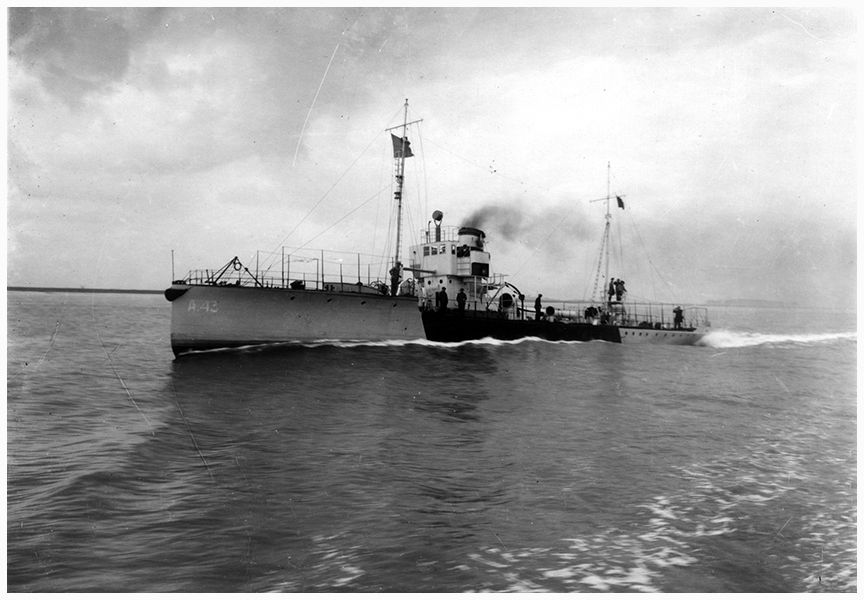

A24 Wielingen ex A43 et A24 PC

Torpilleur de 250 tonnes

Fiche technique

Chantier de construction, SCHICHAU-ELBING ALLEMAGNE
Sur cale le 25 décembre 1916
Lancement le 02 avril 1917

Tirant d'eau

AV gouvernail rentré 1,95m sorti 2,60m
AR 2,30m
Tonnage 250 Tonnes - 300 Tonnes pleine charge

Dimensions

Longueur 50,101 m entre p.p.
Largeur 5,326 m
Puissance 3500 HP

Machine principale

Une turbine HP, une turbine BP, et marche arrière
Type Parsons combinée, à action et réaction pour la HP, réaction pour la BP
Nombre de tours maximum 500
Environ 18 tours par nœud
1 hélice en bronze, gauchère
Un réducteur à engrenage 5,7/1

Machine auxiliaire

Un condenseur par surface
Une pompe de circulation centrifuge à moteur à vapeur du type ordinaire (verticale) débit 250 tonnes
Une pompe à air à simple effet, deux corps de pompe
Un moteur vertical - Type WEIR - Dual
Deux pompes à huile - Type WEIR débit possible : 15 tonnes et avec réfrigérant d'huile et deux filtres
Une pompe de service à vapeur Type WEIR débit 5 tonnes
Un bouilleur distillateur avec réfrigérant débit 6 tonnes en 24 heures
Une pompe WORTHINGTON pour l'alimentation du bouilleur débit 1 tonne
Un compresseur d'air, système THIRION sur le T.A. 42, T.A. 43
Système allemand sur les T.A. 29, 40 et 47
Débit, 500 litres à l'heure à la pression d'air de 185 kilos.
Un turbo dynamo, 110 volts 82 ampères, 5200 tours
Huit éjecteurs à vapeur (vidanges des cales)
Vitesse 22 nœuds
Rayon d'action 690 nautiques à 20 nœuds
Combustible 53 tonnes de mazout

Armement

Deux canons 8,8cm Krupp, pouvant tirer contre but aérien, de 30 calibres de longueur
Vitesse initiale 590m/s
Une mitrailleuse avec deux emplacements
Un tube lance torpilles de pont de 450m/m, pour torpille française de 450m/m modèle 1904-1906.
Les torpilleurs 29 et 43 ont un tube lance torpille français ( Les torpilleurs 40 et 47 ont un tube allemand de même calibre).
Trois torpilles à bord
Peuvent mouiller des mines
Protection, blindages légers peu résistants à l'obus
Equipage, 34 hommes

Appareil évaporatoire

Une chaudière à double façade type " Schultze " chauffant au mazout
Tirage forcé en vase clos
Huit brûleurs (4 par façade) système KÖRTING
Volume d'eau en plein complet 7 tonnes
Timbre 18,5 kilos
Surface de chauffe 500m2
Deux pompes à mazout à vapeur - Type WORTHINGTON débit possible
5 tonnes
Un réchauffeur à mazout
Deux pompes alimentaires type " WEIR " débit possible 5 tonnes
Capacité du tank pour eau de cuisine 800 litres
Un filtre à eau d'alimentation
Un réchauffeur d'eau d'alimentation
Deux ventilateurs de chaufferie AV et AR en carter - Diamètre 2m
Une pompe à mazout à bras
Une pompe à eau à bras
Epaisseurs des tôles de la chaudière

Collecteur supérieur

partie supérieure 12m/m
partie inférieure 30m/m

Collecteur inférieur

partie supérieure 28m/m
partie inférieure 12m/m

Historique

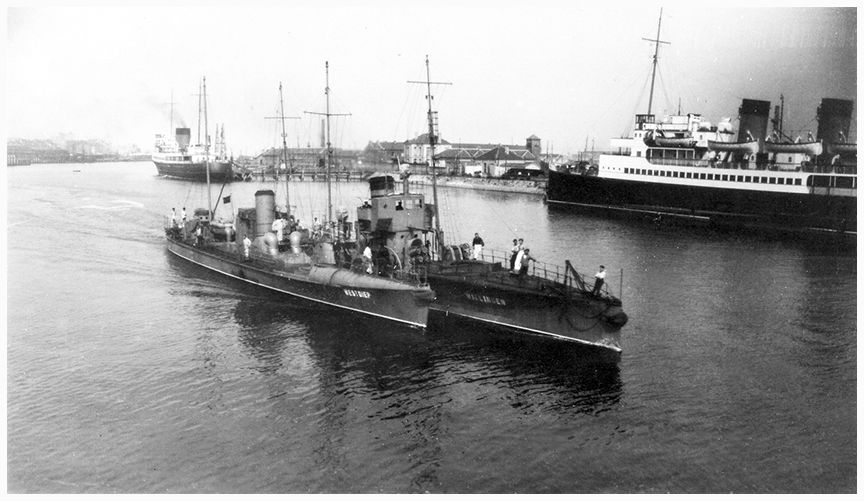

Le torpilleur allemand A24 ensuite WIELINGEN à été monté à HOBOKEN à partir de pièces amenées d'Allemagne par chemin de fer. Devint navire école de la marine de l'état à Ostende.
Pris par les allemands le 30 mai 1940, il devient en 1941 le REIHER.
Livré à la démolition en 1943, après avaries.
